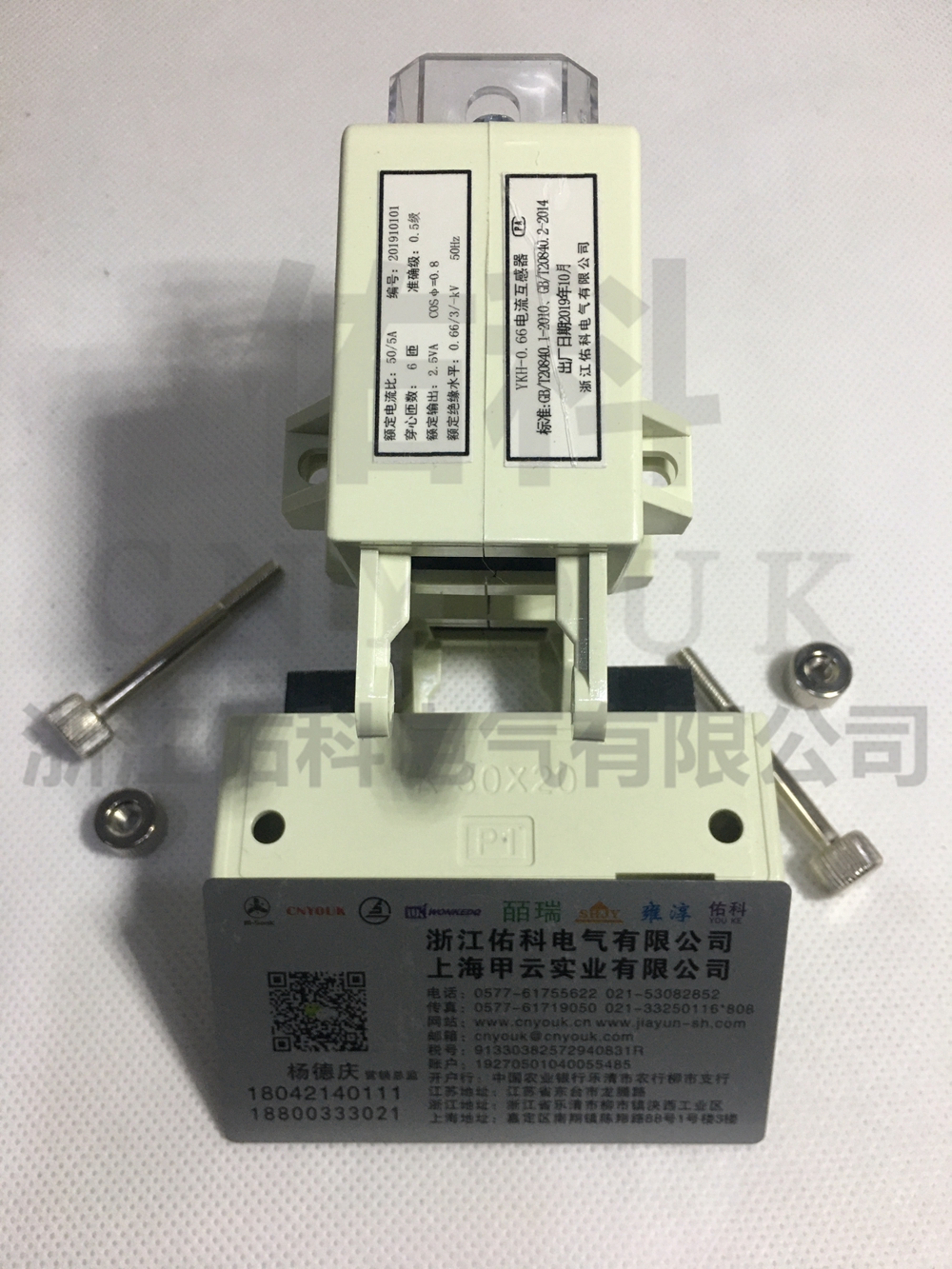

YKH开口式电流互感器

1 开口式电流互感器的优点：

铁芯分离式电流互感器/开口式电流互感器是为了方便安装而特别设计的。因为有了分离式铁心，所以安装时无需打开任何电缆或汇流排。普通互感器的连接往往需要中止一次电流，以便让电缆或者汇流排穿过互感器的铁心，亦或把电缆与一次接线端子连接。开合系列互感器铁心可以很容易被打开，无需中止线路就可以安装和连接，因此既节约时间又节省安装成本。

2 开合式互感器主要技术特征：

①尺寸小，便于安装。

②内部窗口大，可以穿过夹钳、电缆或汇流排。

③各样尺寸的选择，适用所有现行安装方式。

④高精度及可靠性。

3 分离式铁心互感器技术规格：

一次电流: 100A-6300A

二次电流: 5A, 1A

频率: 50/60Hz

额定负载: 1VA-30VA

精度: 0.5, 1.0, 3.0

额定工作电压 AC0.66kV(等效 AC0.69kV，GB/T156-2007)

额定频率 50-60Hz

环境温度-30℃~70℃，最高耐温 120℃

海拔高度≤3000m

工频耐压 3000V/1min 50Hz

用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所

4 选型说明

①根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖，通过 压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电。

②工作电流长期不超过 1.1 倍额定值，允许在 1.2 倍额定值时短时使用，时间不超过 1h;

③根据被测电流大小，选定额定电流比，一般选用比被测电流大 2/3 左右的额定电流;

④产品极性表示为：一次接线标志 P1、P2，相应二次接线标志 S1、S2;S1 表示 P1 的同名端，S2 表示 P2 的同名端;

⑤测量仪表接于 S1、S2 端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与 电流互感器相距甚远或回路负载较大时，应优先选用二次电流为 1A 的规格;

⑥注意根据母排的规格和根数，选用相匹配窗口大小的互感器。

5 外形尺寸

规格参数对照表

6 开口电流互感器在电气改造中的施工细节

前几年，某公司对车间电气控制部分进行电气改造，因为半导体行业进行生产所需要的大型电子设备比较庞大，对其用电负荷的控制不能简单的靠断路器来控制通断，有时候会遇到设备短路，有时候会遇到系统电流过载，断路器无法识别，会导致生产车间长时间停电，影响半导体元件的产品 质量和交货期，有时较长时间无法排除故障，较长时间停电会引起大面积的半导体产品报废，给企业带来不可估量的经济损失。所以很多半导体企业采用了在每个电气回路使用保护型开口电流互感器接保护继电 器的方式，将信号传给断路器，由继电器来自动识别是短路信号还是过载信号，从而保证了车间设备的安 全运行。

主要实施办法：

根据我公司上述产品规格书中的参数，并根据用户现场的实际情况选用合适的开口电流互感器

将继电器与保护用开口电流互感器二次接好，确保电流互感器二次不能开路，将开口电流互感器上、 下两部分都打开，并注意电流互感器的 P1 面上、下两部分一致，并将继电器在现场安装好，所有现场全部 放置好，大电流一次母线穿铜排场合等待停电，如图所示：
