一、概述

直流平波电抗器，用于变流器的直流侧，电抗器中流过的是具有交流分量的直流电流。它的作用是将叠加在直流电流上的交流分量限制在某一规定值内。还用于并联变频器的直流侧对耦，限制环流线路中的环流，应用于直流快速开关切断故障电流时限制电流上升率，还被用在电流、电压型变频器中间回路的直流平波，这可用于整流电源平波，以消除纹波。

产品特点：直流平波电抗器在电路中主要用于改善电网质量，提高功率因素之用，我厂生产的直流平波电抗器采用冷扎矽钢片精致而成，主要由铁芯和线圈两部分组成，铁芯一般为两芯柱式结构，两芯柱由多只硅钢片铁饼迭积而成，并间有绝缘板隔离，不让铁芯出现磁饱和，铁轭为方轭，组装后依靠拉紧螺杆上下压紧，以减少噪音，本产品为干式自冷，有B级和F级二种绝缘等级。具有体积小，温升低，无噪音等特点。

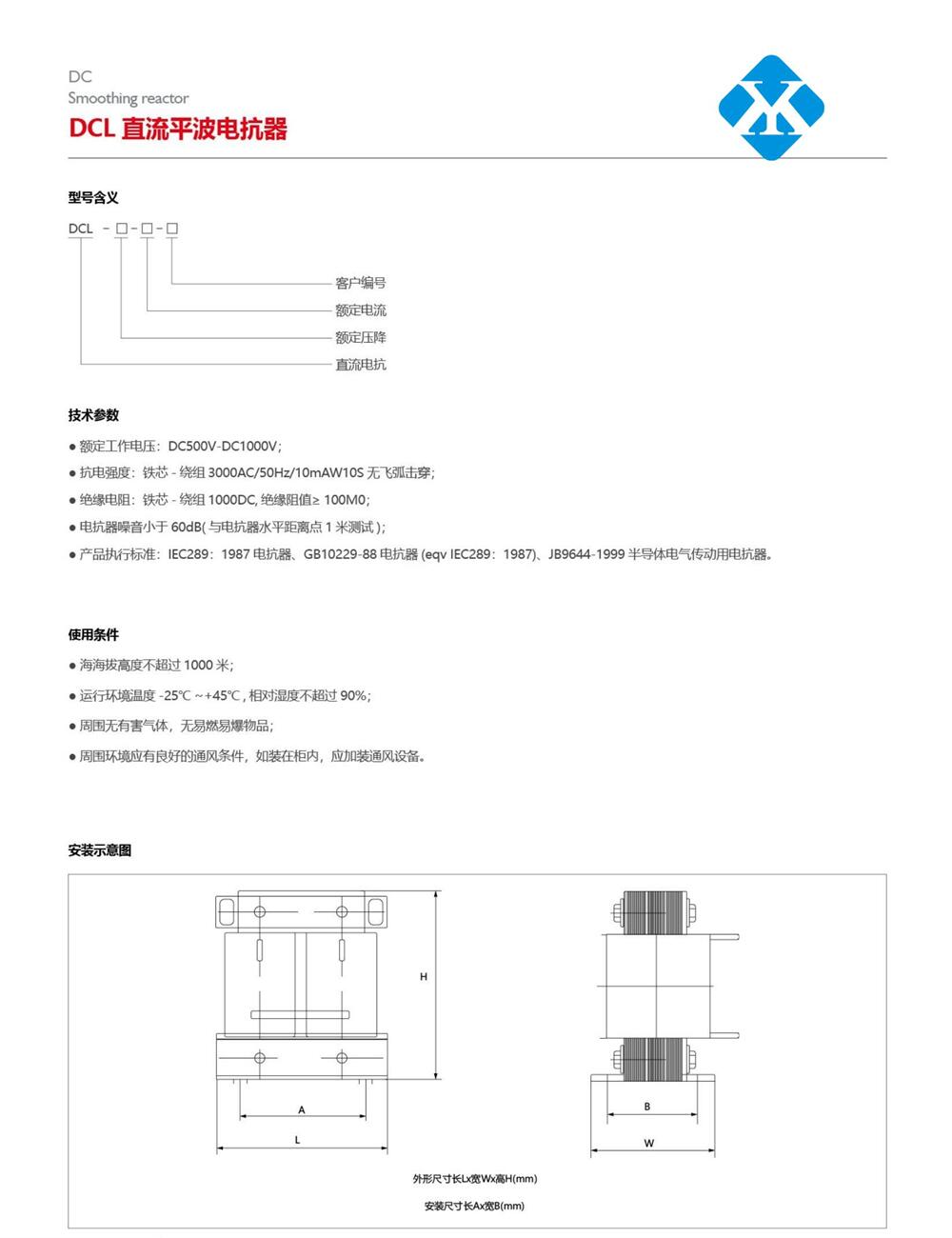

二、技术性能参数

1、额定工作电压：DC500V-DC1000V

2、抗电强度：铁芯-绕组 3000VAC / 50Hz / 10mA / 10S 无飞弧击穿

3、绝缘电阻：铁芯-绕组 1000VDC，绝缘阻值≥100MΩ

4、电抗器噪音小于60dB（与电抗器水平距离点1米测试）

5、产品执行标准：IEC289: 1987 电抗器

GB10229-88 电抗器（eqv IEC289:1987）

JB9644-1999 半导体电气传动用电抗器

三、使用条件

1.海拔高度不超过1000米。

2.运行环境温度-25℃～+45℃，相对湿度不超过90%。

3.周围无有害气体，无易燃易爆物品。

4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
