一、概述

变频调速用输入输出电抗器：变频器和调速器在使用过程中，经常会受到来自浪涌电流和浪涌电压的冲击，会严重损坏变频器和调速器的性能和使用寿命，所以要在其前面加装输入电抗器，用以抑制浪涌电压和浪涌电流，保护变频器和调速器，延长其使用寿命和防止谐波干扰，同时由于变频器和调速器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输出端加装一个输出电抗器，用于滤出谐波电压和谐波电流，改善电网质量。我厂生产的输入输出系列电抗器，采用优良矽钢片，经专一的工艺精制而成，具有体积小、温升低、无噪音等特点。

本公司生产的电抗器，可与西门子、三肯、日立、东芝、松下、安川、普传、丹佛斯、富士、欧陆、LG、OMRON欧姆龙、现代、施耐德、伦茨、艾默生、康沃等变频器配套。

二、产品特点

◆ 电源对其它设备有较明的干扰（干扰、过压）

◆ 电源相间电压不平衡＞额定电压的1.8%

◆ 阻抗极低的线路（动力变压器为变频器额定值的10倍多）

◆ 在一条线路上为减小线电流而安装的大量变频器

◆ 使用cosφ（功率因数）校正电容或功率因数校正单元

三、使用条件

1.海拔高度不超过1000米。

2.运行环境温度-25℃～+45℃，相对湿度不超过90%。

3.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

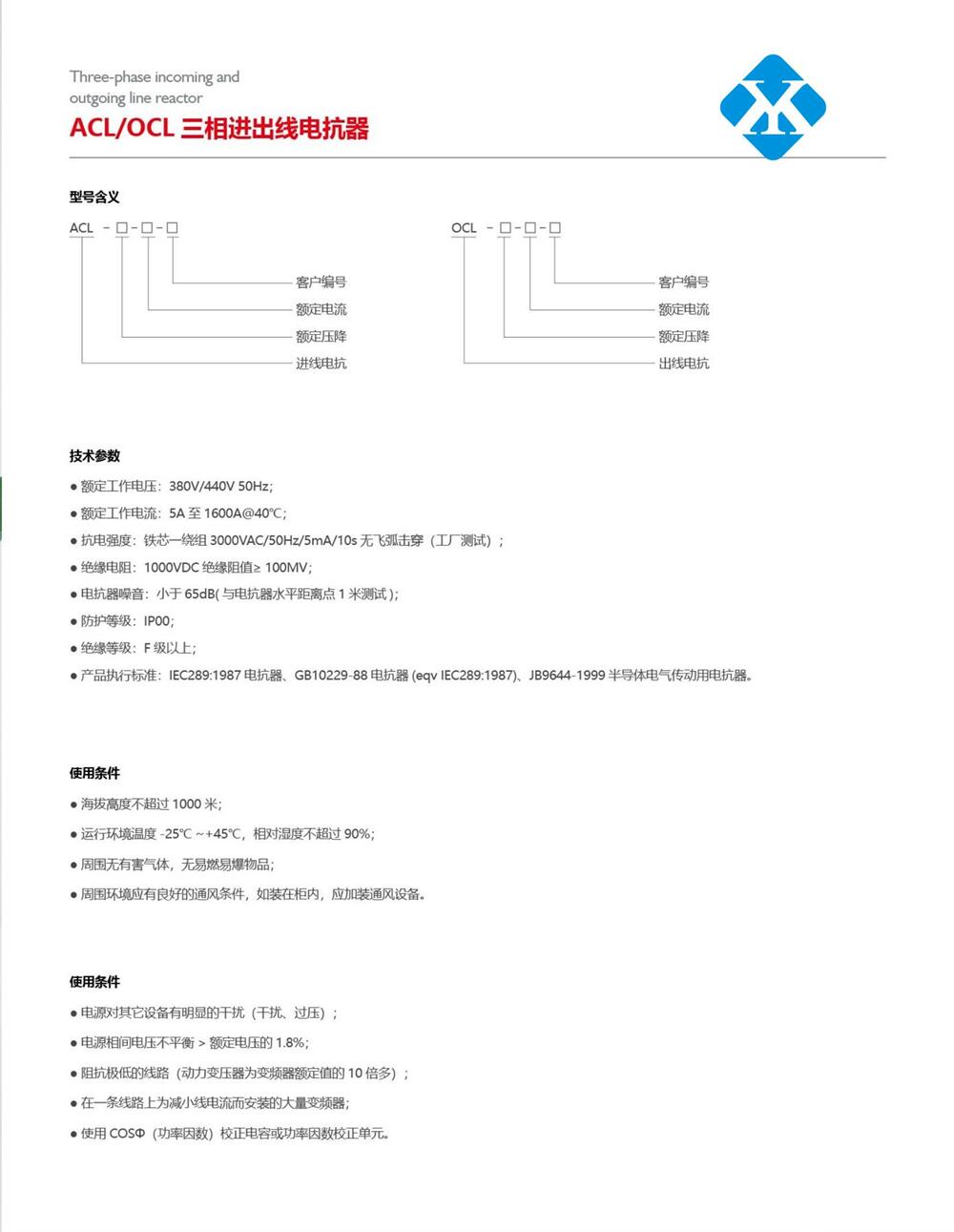

四、技术性能参数

1、额定工作电压：380V/440V  50Hz

2、额定工作电流：5A至1600A @ 40℃

3、抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试）

4、绝缘电阻：1000VDC绝缘阻值≥100MV

5、电抗器噪音：小于65dB（与电抗器水平距离点1米测试）

6、防护等级：IP00

7、绝缘等级：F级以上

8、产品执行标准：IEC289:1987电抗器、GB10229-88电抗器(eqv IEC289:1987)、JB9644-1999半导体电气传动用电抗器
